一、概述
活性炭纖維有機溶劑回收裝置，是利用優質活性炭纖維作吸附介質，采用微電腦全自動控制，并采用取減振、隔聲、防爆、超溫超壓保護措施，安全性好，重量性，占地面積小，運行操作簡單，是一套機電一體化的處理有機氣體的凈化、回收有機溶劑的成套環保節能設備。

二、適用范圍
適用于機械、電子、化工、醫藥、輕工、印刷、造船、電器等行業處理集中排放常溫有機氣體。有機溶劑的種類可以是下列一種或幾種混合溶劑：
芳香族類：苯、甲苯、二甲苯、苯乙烯等
酮類：丙酮、環已酮、甲乙酮等
酯類：醋酸乙酯、醋酸丁酯、異酸甲酯、香蕉水等
醇類：甲醇、乙醇、丁醇、異丙醇等
石油類：揮發性汽油、柴油等
三、工作原理
本裝置的工作原理是利用微孔活性物質對溶劑分子或分子團的吸附力，當有機廢氣通過吸附介質時，其中的有機溶劑即被“阻留”下來。從而使有機廢氣得到凈化處理。又根據分子熱運動理論，從外界吸附體系熱能，提高了被吸附分子或分子團的熱運動能量，當分子熱運動力足以克服吸附力時，有機溶劑分子便從吸附體系“掙脫”出來，吸附介質得到再生。本裝置設有A、B兩組填充活性碳纖維氈的吸附器，循環進行吸附—飽和—脫附—再生過程。有機溶劑存在的狀態取決于環境的溫度和壓力。從吸附器中脫附出來的有機溶劑，在高溫狀態下所受的壓力低于或接近對應的飽和蒸汽分壓力，處于氣體狀態。經過冷凝器使其溫度降低，與此溫度相對應的飽和蒸汽分壓也隨之降低，系統中壓力將遠遠高于有機蒸汽分壓力，有機溶劑便凝結為液態。溶劑與凝結水混合液自流進入分離器。多數有機溶劑不溶或微溶于水，利用溶劑與水之間的比重差及重力分離原理，從分離器中回收有機溶劑，凝結水經曝氣處理后排放。
四、性能特點
1.本裝置采用比表面積大（1000～1500㎡/g），微孔結構均勻的活性炭纖維為吸附材料，凈休效率高，吸附材料填充量少；
 2.有機溶劑的吸附、脫附時間短、速度快，回收的溶劑品質好；
 3.整套設備運行采用微電腦程序控制，同時具備手動、自動兩種操作方式，可任意選擇。運行操作簡單，可靠性強；
 4.本裝置所有設備、部件采用組合裝配式，結構緊湊。安裝方便，占地面積?。?br />  5.對裝置中有關設備采用減振、隔聲、超溫超壓保護措施，運行安全性好，適宜安裝在車間地面、樓板及屋頂平臺等各種場所。
6.高沸點的有機物的回收率可達95%。

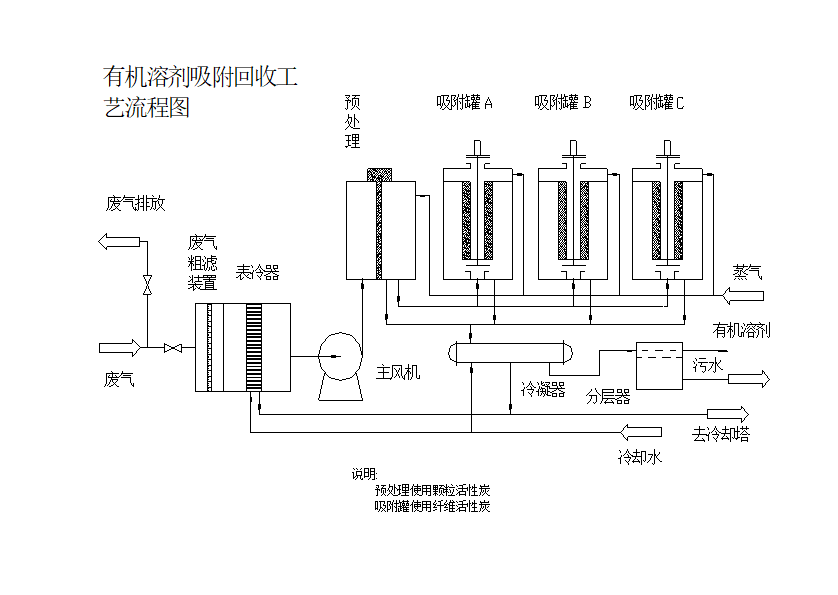

五、工藝流程

六、技術參數

		200型	400型	600型	800型	備注
處理廢氣量（m3/h）		2000	4000	6000	8000	大風量可根據現場 情況設計
處理廢氣濃度 （mg/ m3）		≤1000
外形尺寸（㎜）		1800×2200×3600	3200×2200×3600	4200×2700×4100	4200×2800×4700
阻力（Mpa）		0.3～0.5
電功率		7.5	11.0	18.5	30.0
進口中心高㎜		680	735	915	1195
水流量	壓力（Mpa）	0.2
	用量（m3/h）	12	15	40	60
蒸汽量	壓力（Mpa）	0.4
	用量（m3/h）	50	100	120	180
壓縮空氣量	壓力（Mpa）	0.4～0.5
	用量（m3/h）	0.2	0.3	0.4	0.45
設備重量kg		2000	2800	3000	4600
